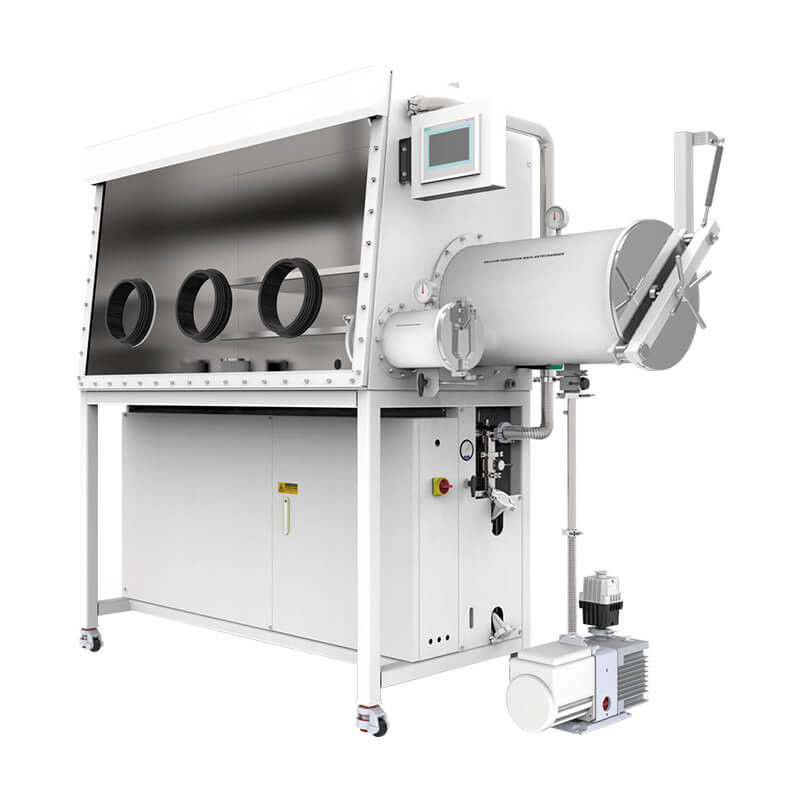

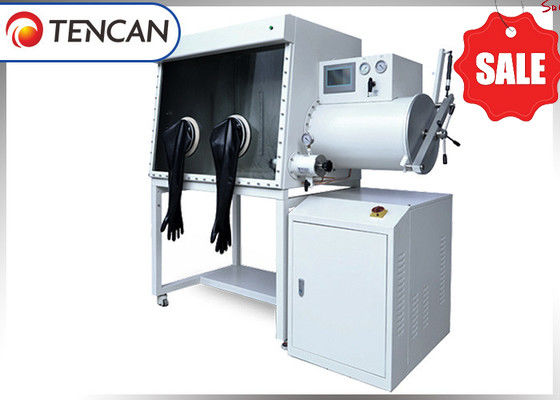

China TENCAN GBP750S-4(2400) Inert Gas Zuiveringskast Geïntegreerd Ontwerp voor Laboratoriumgebruik

Changsha TENCAN Handschoenenkast – Water- en Zuurstofvrije Gecontroleerde Omgeving

DeChangsha TENCAN Handschoenenkast biedt een volledig gecontroleerde, water- en zuurstofvrije omgeving voor gevoelige materialen en onderzoekstoepassingen. Het modulaire ontwerp integreert meerdere systemen, waaronder:

• Handschoenenkastlichaam & Overgangskamer

• Circulatie Zuivering & Regeneratiesysteem

• Besturingssysteem & Weergave-interface

• Vacuümsysteem

Het kan ook worden geïntegreerd met gespecialiseerde apparatuur zoals laserinstrumenten, vacuümcoatingapparaten, vacuümovens, koelkasten voor lage temperaturen, oplosmiddelfiltratie- en zuiveringssystemen, gaszuiveringsunits en rook-/stoffiltratiesystemen.

Belangrijkste Kenmerken

• Elegant en Robuust Ontwerp: Esthetische uitstraling met een onderscheidende stijl.

• Stabiele & Betrouwbare Werking: Lange continue werking met geautomatiseerde besturing.

• Gebruiksvriendelijk: Eenvoudige bediening en gemakkelijk onderhoud.

• Zeer Betrouwbaar: Ontworpen voor precisie en betrouwbaarheid, algemeen erkend door gebruikers.

• Aanpasbare Integratie: Compatibel met diverse laboratorium- en productieapparatuur voor gespecialiseerde toepassingen.

Sterke Punten van het Bedrijf

• Innovatieve R&D: Jarenlange ervaring in onderzoek, ontwerp en productontwikkeling.

• Kwaliteitsborging: Elke eenheid ondergaat strenge inspectie en testen voor superieure prestaties.

• Klantgerichte Aanpak: Focus op standaardisatie, integriteit, service en innovatie.

• Continue Verbetering: Het omzetten van vertrouwen van de klant in motivatie voor het bedrijf om innovatieve ervaringen te creëren.

Zuiveringshandschoenenkast is een soort laboratoriumapparatuur die de kamer vult met hoogzuiver inert gas, circuleert

en O2, H2O, organische gassen en andere stoffen filtert. Het wordt ook wel vacuümhandschoenenkast, inert gas

beschermingsbox, etc. genoemd. De belangrijkste functie is het verwijderen van O2, H2O en organisch gas. Het wordt veel gebruikt in ultrareine omgevingen zonder O2, H2O en stof, zoals lithium-ion batterijen en materialen, halfgeleiders, supercondensatoren, speciale lampen, laserlassen, solderen, materiaalsynthese, OLED, MOCVD, etc., maar ook biologische toepassingen, zoals anaerobe bacteriëncultuur, celhypoxiecultuur, etc.

Werkingsprincipe

Het werkingsgas in de handschoenenkast bevindt zich tussen de kamer en de zuiveringskolom (H2O en

O2-adsorbeerder), en het wordt gesloten gecirculeerd via buizen, circulatieventilatoren, etc. onder de controle en monitoring van PLC. Wanneer het werkingsgas door de zuiveringskolom circuleert, worden de vochtigheid en zuurstof geadsorbeerd en vervolgens teruggevoerd naar de kamer. Naarmate de cyclustijd verstrijkt, zal het H2O- en O2-gehalte van het werkingsgas in de kamer geleidelijk afnemen en uiteindelijk de index van minder dan 1 ppm bereiken. De zuiveringskolom zal na een bepaalde periode van cyclus verzadigd raken en kan worden geregenereerd en hergebruikt.

Belangrijkste Toepassingen

Fysisch-chemisch onderzoek, ontwikkeling en productie van verlichting en speciale lampen, onderzoek en productie van lithium-ion batterijen, alkalimetaalonderzoek, katalysatoronderzoek, laser- en plasmalassen, medische en bio-engineering, geneesmiddelenproductie en verpakkingsprocessen, halfgeleiderindustrie, chelaatchemieonderzoek, keramisch poederonderzoek, metaalpoederonderzoek, industriële hogetemperatuurvacuümboxverwerkingstechnologie.

Belangrijkste Kenmerken

Index: Water , Zuurstof < 0.1PPM

Lekkagepercentage: ≤0.001vol % h

De magneetklep heeft een modulair ontwerp, wat de afdichting van de handschoenenkast effectief garandeert en gemakkelijk te vervangen is.

Uniek ontwerp van de overgangskamerdeur, lichtgewicht, gemakkelijk te openen en eenvoudig te bedienen.

Het uiterlijk van de handschoenenkast heeft meerdere ontwerpen die kunnen voldoen aan de behoeften van verschillende gebruikers.

Touchscreen: Gemakkelijke toegang tot verschillende functies.

Circulatie: Gesloten kringloop gascirculatie, olievrij en vacuümvrij.

Regeneratie: Automatische besturing.

Luchtdrukregeling: automatische besturing, de werkende luchtdruk kan worden ingesteld binnen een bereik van +/-15mbar.

Boxreiniging: automatische besturing, gemakkelijk te drogen werking, gasbesparing en relatief veilig voor het bedienen van oplosmiddelen.

Voetschakelaar: De luchtdruk in de box kan worden aangepast via de voetschakelaar.

Gegevensmemo: Automatisch Registratiesysteem Gegevens

Alarmfunctie: Het heeft de functies van regeneratie, circulatie druk en ongeldige bedieningsprompt alarm.

Met meerdere afdichtingspatenten.

Laboratorium Standaard Handschoenenkast

1,Configuratie van Laboratorium Standaard Handschoenenkast

1.1 Handschoenenkastkamer

1.2 Hoofdkamer

1.3 GP20 Gaszuiveringssysteem

1.4 Mini-kamer

2,Box

2.1 Boxruimte afmetingen: 240 0 0mm (lengte) x 900mm (hoogte) x 750mm (onderste breedte).

2.2 Handschoenopening: diameter 220mm, gemaakt van hard aluminiumlegeringsmateriaal, bestand tegen organische atmosfeercorrosie.

2.3 Handschoenen: Amerikaans merk, model 8B1532, handschoendiameter 8 inch, dikte 0,4 mm, butylrubbermateriaal, corrosiebestendigheid, verouderingsbestendigheid en bepaalde hoge temperatuurbestendigheid.

2.4 Voorzichtvenster: Met een schuin werkoppervlak en een afneembaar 8 mm veiligheidsgehard glazen voorruit, is het slijtvast, corrosiebestendig en heeft het een goede lichtdoorlatendheid. De afdichtingsring heeft een 3/8 inch dikke OMEGA-afdichtingsring.

2.5 Boxdrukbereik: Het kan een bepaalde positieve en negatieve druk (-12mbar -12mbar) handhaven tijdens gebruik. Als het een bepaalde druk overschrijdt, zal het systeem het automatisch beschermen.

2.6  Verlichting: Uitgerust met antireflecterende energiebesparende verlichting, het licht is zacht.

2.7 Interne voeding in de box: 1 set van met lijm gevulde voeding bedradingsbord is vooraf in de box geïnstalleerd (voeding: spanning 220V-50Hz 1 fase, voeding 10A).

2.8 Back-up interface: De box is uitgerust met meerdere standaard KF-40 interfaces voor gemakkelijke toegang tot vloeistoffen, gassen, signalen, etc.

2.9 Planken: Er zijn drie lagen planken in de box.

2.10 Boxbeugel: inclusief zwenkwielen, met een hoogte van 950 mm. De zwenkwielen hebben functies zoals nivellering, verplaatsing en bevestiging.

2.11 Laag lekkagepercentage: Door gebruik te maken van gepatenteerde afdichtingstechnologie is het lekkagepercentage van de box minder dan 0,001 Vol%/h.

3,Overgangscabine

3.1 Vorm: cilindrisch (304 roestvrij staal), met flensverbinding tussen het grote compartiment en de handschoenenkast.

3.2 Grote overgangskamer: met een diameter van 360 mm en een lengte van 600 mm, maakt gebruik van automatische klepbesturing voor het zuig- en aanvulproces; Het aantal zuig- en aanvulcycli kan worden ingesteld om automatisch zuig- en aanvulbewerkingen uit te voeren, waardoor de wachttijd voor de bediening wordt bespaard.

3.3 Kleine overgangscabine: met een diameter van 150 mm x 300 mm, de kleine overgangscabine wordt bestuurd door een handmatige klep voor luchtextractie en -aanvulling.

3.4 Overgangscompartimentlade: De grote overgangskamer is uitgerust met een vrij beweegbare en verlengde polijstlade. Uitgerust met beweegbare schuifschijven in het kleine overgangsmagazijn.

3.5 Vacuümgraad: ≤ -0.1MPa (allemaal met vacuümstripweergave). De manometer is geselecteerd van Duitsland's Wika.

4,Circulerend zuiveringscontrolesysteem

4.1 Besturingssysteem

4.1.1 Methode: inclusief zelfdiagnose, uitschakeling en zelfstartkenmerken, met drukregeling en adaptieve functies. Automatische besturing, cyclusbesturing, wachtwoordbeveiliging en vacuümkamerbesturing worden weergegeven op LCD. De besturingseenheid maakt gebruik van Siemens PLC-touchscreen uit Duitsland en het bedieningsmenu kan worden geselecteerd in het Chinees/Engels.

4.1.2 Boxdrukregeling: De boxdruk kan binnen een bepaalde druk worden geregeld via het touchscreen en het systeem balanceert automatisch de boxdruk binnen dit bereik.

4.1.3 Voetpedaal: Het kan de druk van de handschoenenkastbox op elk moment nauwkeuriger regelen, de werking van het pompen en aanvullen van lucht naar de boxdruk bereiken en comfortabelere experimenten voor gebruikers vergemakkelijken.

4.2 Circulerend zuiveringssysteem

4.2.1 Besturing: Regel water en zuurstof binnen<1ppm met een nauwkeurigheid van 0,01ppm.

4.2.2 Afstelapparaat: Het hele proces van PLC-touchafstelling (evacuatie, zuivering, regeneratie, verwarming) vereist geen handmatige monitoring.

4.2.3 Werkingsgas: N2 of Ar (gascirculatie), met een zuiverheidseis van 99,999%.

4.2.4 Circulatieventilator: Hoge snelheid variabele frequentieventilator, instelbare debiet van 0-100m3/h, bestuurd door Siemens microprocessors uit Duitsland, geïnstalleerd in een roestvrijstalen apparaat dat hogedruktesten heeft ondergaan en lekvrij is.

4.2.5 Dubbele zuiveringskolom: Elke kolom bevat 5 kilogram Duitse BASF hoogrendementskoperkatalysator ontzuurstofmateriaal, in staat om 65 liter zuurstof te verwijderen, 5 kilogram hoogrendementsmoleculaire zeefwaterverwijderingsmateriaal van UOP in de Verenigde Staten, in staat om 2,2 kilogram water te verwijderen.

4.2.6 Zuiveringsklepblok: Burkert, Duitsland, volledig automatisch elektrisch bediende klep, modulair ontwerp, beknopter en handiger onderhoud.

4.2.7 Filter: Hoogrendementsfilter met een 0,3 micron openingfilter dat voldoet aan de HEPA-normen.

4.3 Regeneratiesysteem

4.3.1 Regeneratiesysteem: gebruikt om het systeem te zuiveren voor hergebruik, te activeren en het adsorptievermogen te herstellen; Een fles menggas van N2/H2 of Ar/H2 2 is vereist voor regeneratie, waarbij H2 5-10% vertegenwoordigt.

4.4 Weergavesysteem

4.4.1 Weergavesysteem: De besturingseenheid maakt gebruik van Siemens PLC-touchscreen uit Duitsland en de bedieningsinterface kan worden geschakeld tussen Chinees en Engels. De weergave-interface is rijk aan functies, gemakkelijk te bedienen, gemakkelijk te begrijpen en ondersteunt de data-exportfunctie.

5,Vacuümpomp

5.1 De vacuümpomp maakt gebruik van Edwards RV12 vacuümpomp uit het VK, met een debiet van 12m ³/ h. En het kan op elk moment onafhankelijk worden bestuurd. De automatische uitschakeltijd van de vacuümpomp kan worden ingesteld via het touchscreen, wat redelijker is en onnodig stroomverbruik vermindert.

6,Oplosmiddelfiltratiesysteem

Om de invloed van organische oplosmiddelen op de zuiveringskolom of kruisbesmetting van het experiment te voorkomen, wordt de organische oplosmiddeladsorptiekolom in het buitenste deel van de handschoenenkast geïntegreerd met behulp van een seriesysteem, dat vluchtige oplosmiddelen effectief kan verwijderen. Het medium is voornamelijk hoogwaardige en efficiënte actieve kool, met een vulhoeveelheid van 6 KG.

7,Wateranalysator

7.1 (1 eenheid, Britse Michel) Bereik: 0-1000ppm, met behulp van keramische alumina gevoelige componenten. Deze analysator heeft een goede stabiliteit, corrosiebestendigheid, breed meetbereik en snelle reactiesnelheid.

8,Zuurstofanalysator

8.1 (1 eenheid, AVCRAY elektrochemische analysator uit de Verenigde Staten) met een bereik van 0-1000ppm, vereist het gebruik van elektrochemische brandstofcelsensoren, nauwkeurige nulpunten en is niet gevoelig voor drift; Het vermijden van situaties waarin zirconia-sensoren gevoelig zijn voor schade en onnauwkeurige detectie in organische oplosmiddelen, elektrolyten en andere omgevingen.

9,Specificaties van Standaard Model van Zuiveringshandschoenenkast
