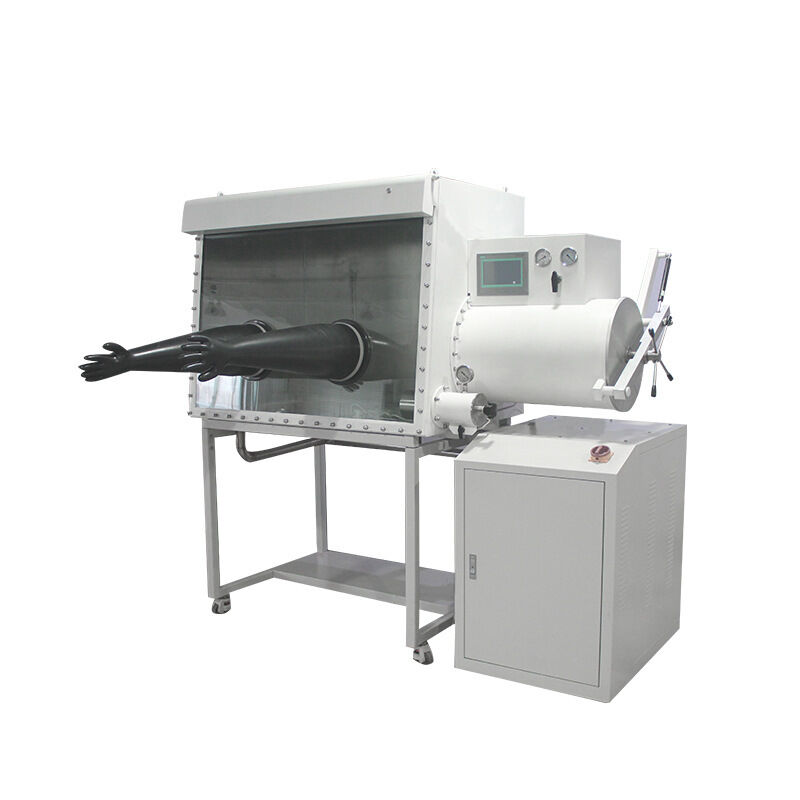

Lab standaardzuivering GBP1000D-4 1200 handschoenenkastje voor inert gas met tweezijdige werkposities van Changsha Tencan

Productoverzicht

De Purification Glove Box van Changsha Tencan creëert een zeer gecontroleerde werksfeer met minimale vocht- en zuurstofniveaus, waardoor deze geschikt is voor het hanteren van luchtgevoelige materialen. Het systeem integreert een afgesloten hoofdkamer, voorkamer, gaszuiveringsmodule, digitaal bedieningspaneel, vacuümcomponenten en een realtime monitoringsysteem. Het kan ook worden geconfigureerd om te werken naast aanvullende laboratoriumapparatuur zoals lasersystemen, vacuümdepositie-eenheden, droogkamers, milieuanalysatoren en uitlaatgasbehandelingsmodules voor dampen en vluchtige stoffen.

Ontworpen met een gebruiksvriendelijke lay-out en een modern industrieel ontwerp, bieden Tencan-handschoenkasten langdurige stabiele prestaties. Geautomatiseerde bediening, vereenvoudigd onderhoud en betrouwbare functionaliteit maken ze tot een betrouwbare oplossing voor zowel wetenschappelijk onderzoek als productieworkflows.

Technische ontwikkeling

Met voortdurende investeringen in R&D heeft Changsha Tencan robuuste sterke punten opgebouwd op het gebied van technisch ontwerp en technologische vooruitgang. Elke stap van de productiecyclus wordt onderworpen aan strikte kwaliteitscontrole om een ​​consistente output van hoogwaardige, nauwkeurig vervaardigde producten te garanderen. Met gestandaardiseerde processen en klantgerichte principes zetten we gebruikersfeedback om in voortdurende optimalisatie, waarbij we voortdurend verbeterde handschoenenkastsystemen leveren die zich aanpassen aan de veranderende eisen van laboratoria en industriële omgevingen.

Zuivering handschoenenkastje

Een Purification Glove Box is een gespecialiseerd laboratoriumsysteem dat is ontworpen om een ​​ultraschone, zuurstof- en vochtvrije omgeving te behouden door continu hoogzuiver inert gas door de afgesloten kamer te laten circuleren. Vaak aangeduid als een handschoenenkastje met inerte atmosfeer of een werkstation voor gasbescherming, verwijdert het effectief O₂, H₂O en organische verontreinigingen. Deze apparatuur is essentieel in onderzoeksgebieden die strikt gecontroleerde omstandigheden vereisen, zoals de ontwikkeling van lithiumbatterijen, geavanceerde materiaaltechniek, halfgeleiderfabricage, onderzoek naar supercondensatoren, precisieverlichting, lastechnologieën, OLED- en MOCVD-processen. Het is ook toepasbaar in de biologische wetenschappen, waaronder de anaerobe microbiële teelt en zuurstofarme celcultuur.

Werkingsprincipe

Het handschoenenkastje maakt gebruik van een volledig afgedichte gascirculatielus die de hoofdkamer verbindt met de zuiveringskolom gevuld met hoogefficiënte adsorbentia voor de verwijdering van vocht en zuurstof. Onder PLC-toezicht drijft het systeem het werkgas door pijpleidingen en circulatieventilatoren om herhaaldelijk door het zuiveringsmateriaal te gaan. Bij elke cyclus worden onzuiverheden opgevangen en komt gezuiverd gas opnieuw de kamer binnen. Na verloop van tijd dalen de interne niveaus van H₂O en O₂ tot onder de 1 ppm. Wanneer het zuiveringsmateriaal na langdurig gebruik verzadigd raakt, kan het worden geregenereerd om de volledige prestaties te herstellen en de werking op lange termijn voort te zetten.

Belangrijkste toepassingen

• Fundamentele fysische en chemische experimenten

• Productie en onderzoek van speciale verlichting

• Prototyping en productie van lithiumbatterijen

• Studies van alkalische en zeer reactieve metalen

• Katalysator ontwikkeling

• Precisielastechnologieën (laser, plasma, hardsolderen)

• Medisch en biologisch technisch onderzoek

• Farmaceutische verpakking en formulering

• Productieprocessen van halfgeleiders

• Chelatiechemie

• Keramiek- en metaalpoederonderzoek

• Industriële processen die vacuümomstandigheden bij hoge temperaturen vereisen

  Technische specificaties en kenmerken

• Sfeercontrole:Bereikt extreem lage zuurstof- en vochtniveaus (<0,1 ppm)

• Lekdichte structuur:Totaal lekkagepercentage ≤0,001% volume/uur

• Klepconfiguratie:Modulair magneetventielsysteem voor betrouwbare afdichting en eenvoudig onderhoud

• Overdrachtsysteem:Lichtgewicht, soepel werkende voorkamerdeur voor efficiënt laden van materiaal

• Exterieur varianten:Meerdere schaal- en uiterlijkopties geschikt voor verschillende laboratoriumstijlen

• Gebruikersinterface:Eenvoudig, intuïtief touchscreen-bedieningspaneel

• Gascirculatie:Olievrij, vacuümvrij gesloten systeem voor stabiele werking

• Regeneratie:Volledig geautomatiseerde regeneratiecyclus voor zuiveringsmaterialen

• Drukregeling:Automatische drukbalancering met instelbaar werkbereik van ±15 mbar

• Kamerzuivering:Snel automatisch spoelen voor snel drogen en oplosmiddelveilige ventilatie

• Voetpedaal:Handige handsfree aanpassing van de interne druk

• Gegevensregistratie:Continue registratie en bewaring van systeemgegevens

• Alarmmechanismen:Volledige monitoring en waarschuwingen voor druk, regeneratie en operationele afwijkingen

• Afdichtingstechnologie:Meerlaagse gepatenteerde afdichtingsstructuur voor langdurige stabiliteit

  Belangrijkste voordelen

• Uiterst nauwkeurige omgevingscontrole voor het hanteren van gevoelige materialen

• De modulaire opbouw verbetert de systeembetrouwbaarheid en het onderhoudsgemak

• Slimme automatisering vermindert de handmatige werklast en vereenvoudigt de bediening

• Configureerbare systeemarchitectuur om te voldoen aan gespecialiseerde applicatiebehoeften

• Het gepatenteerde afdichtingsontwerp zorgt voor luchtdichte prestaties op lange termijn

Laboratorium standaard handschoenenkastje

1,Configuratie van standaard laboratoriumhandschoenenkastje

1.1 Handschoenenkastjekamer

1.2 Hoofdvoorkamer

1.3 GP20-gaszuiveringssysteem

1.4 Mini-antichambre

2. Hoofdkamer

2.1 Binnenafmetingen
Bruikbare werkruimte:1200 mm (L) × 900 mm (H) × 750 mm (B onderkant).

2.2 Handschoenpoorten
TweeØ220 mmhandschoenringen gemaakt van corrosiebestendige harde aluminiumlegering, geschikt voor organische verwerkingsomgevingen.

2.3 Handschoenen
Geïmporteerdbutylrubber handschoenen, model8B1532(VS).
Diameter8 inch, dikte0,4 mm, en biedt uitstekende weerstand tegen chemicaliën, veroudering en gematigde hitte.

2.4 Observatievenster
Naar voren gekanteld bedieningspaneel met8 mm afneembaar gehard veiligheidsglas.
Zeer transparant, slijtvast en corrosiebestendig.
Verzegeld met een3/8" OMEGA-pakking.

2.5 Bedrijfsdrukbereik
Handhaaft stabiele positieve of negatieve drukvan –12 mbar tot +12 mbar.
Automatische bescherming wordt geactiveerd als de druk het veilige bereik overschrijdt.

2.6 Verlichting
Ingebouwde anti-glare, energiebesparende verlichting met zachte, comfortabele verlichting.

2.7 Interne voeding
Vooraf geïnstalleerde verzegelde voedingsinterfacekaart.
Invoer:AC 220V, 50Hz, eenfasig, 10A.

2.8 Utility-poorten
MeerdereKF-40 universele interfacesvoor gas-, vloeistof- en signaalaansluitingen.

2.9 Rekken
Drie interne verstelbare planken voorzien.

2.10 Steunframe
Hoogte kaststandaard950 mmmet zwenkwielen die nivellering, mobiliteit en vergrendeling mogelijk maken.

2.11 Luchtdichte prestaties
Gepatenteerde afdichtingsstructuur die een leksnelheid garandeert van<0,001 vol%/uur.

3. Overdrachtskamers

3.1 Structuur
Cilindrische RVS 304 constructie met flensverbindingen.

3.2 Grote antichambre
Diameter360 mm, lengte600 mm.
Beschikt over automatische klepbediening voor vacuüm-/purgatiecycli.
Programmeerbare cycli minimaliseren de wachttijd voor de operator.

3.3 Kleine antichambre
Diameter150 mm, lengte300 mm, handmatig geregeld voor luchtafvoer en bijvullen.

3.4 Interne laden
Grote kamer: gepolijste schuiflade met uitschuifbare beweging.
Kleine kamer: beweegbaar schuifplatform inbegrepen.

3.5 Vacuümniveau
Bereikt≤ –0,1 MPa, voorzien van DuitsWIKAvacuüm meter.

4. Circulatie- en zuiveringscontrolesysteem

4.1 Besturingssysteem

4.1.1 Bediening en interface
Beschikt over automatische diagnose, automatische herstart, intelligente drukregeling en adaptieve regeling.
Alle functies, inclusief circulatie, vacuüm en regeneratie, worden beheerd viaPLC-touchscreen(Chinees/Engels omschakelbaar).

4.1.2 Drukbeheer
Touchscreen-gestuurde druk met automatische balancering binnen ingestelde grenzen.

4.1.3 Voetpedaal
Maakt fijne drukaanpassingen mogelijk tijdens experimenten zonder het werk te onderbreken.

4.2 Zuiveringscirculatie

4.2.1 Precisie van de atmosfeer
Onderhoudt<1 ppmH₂O en O₂, met0,01 ppmdetectie nauwkeurigheid.

4.2.2 Geautomatiseerde controle
PLC-gestuurde evacuatie, circulatie, verwarming en regeneratie – geen handmatig toezicht nodig.

4.2.3 Werkgas
Stikstof of argon (99,999% zuiverheidvereist).

4.2.4 Circulatieventilator
Hogesnelheidsventilator met variabele frequentie (0–100 m³/u), ingesloten in een drukgeteste roestvrijstalen behuizing.

4.2.5 Dubbele zuiveringskolommen
Elke kolom bevat:

• 5 kg BASF Cu-gebaseerde katalysator(deoxygenatie, verwijdert 65 L O₂)

• 5 kg UOP moleculaire zeef(verwijdert 2,2 kg H₂O)

4.2.6 Zuiveringsventielblok
DuitsBurkertvolautomatisch modulair elektrisch kleppensysteem.

4.2.7 Filtratie
HEPA-kwaliteit0,3 μmhoog rendement filter.

4.3 Regeneratiesysteem

GebruikN₂/H₂ of Ar/H₂ (5–10% H₂)mengsel voor volledige regeneratie, waardoor de adsorptiecapaciteit wordt hersteld.

4.4 Weergave en bewaking

PLC-touchscreenmet meertalige interface, intuïtieve menu's enOndersteuning voor gegevensexport.

5. Vacuümpomp

Groot-BrittanniëEdward RV12pomp, 12 m³/u pompsnelheid.
Onafhankelijk schakelbare en programmeerbare uitschakeling via touchscreen om het energieverbruik te verminderen.

6. Oplosmiddelfiltratie-eenheid

Externe oplosmiddeladsorptiemodule voorkomt vervuiling van de zuiveringskolom.
Bevat6 kg actieve koolvoor het verwijderen van vluchtige organische stoffen.

7. Vochtanalysator

BritsMichell-analysator, bereik0–1000 ppm, keramisch aluminiumoxide sensorelement.
Snelle respons, corrosiebestendig, breed detectiebereik.

8. Zuurstofanalysator

ONSAVCRAY elektrochemische analysator, bereik0–1000 ppm.
Elektrochemische sensor vermijdt instabiliteitsproblemen van zirkoniumsensoren in oplosmiddelomgevingen.

9, Specificatiesvan het standaardmodel van het zuiveringshandschoenenkastje
