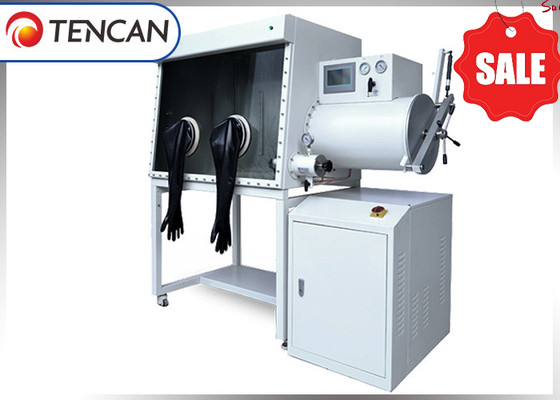

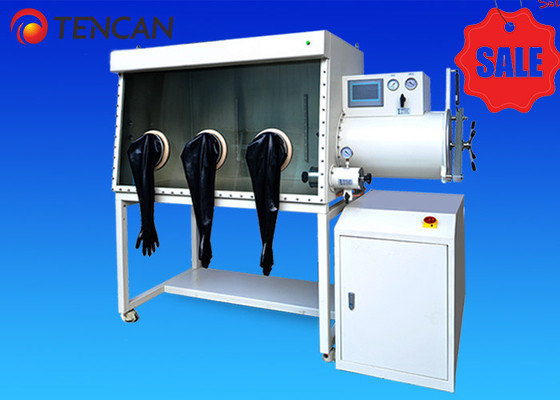

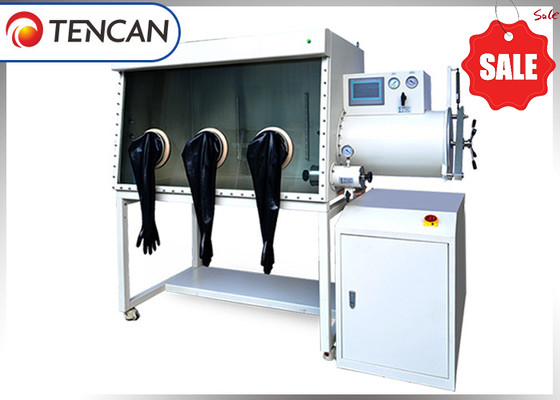

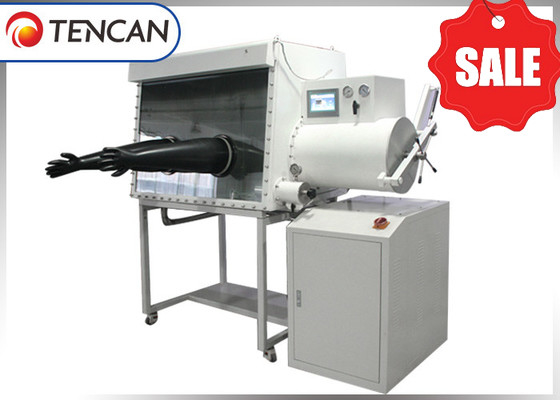

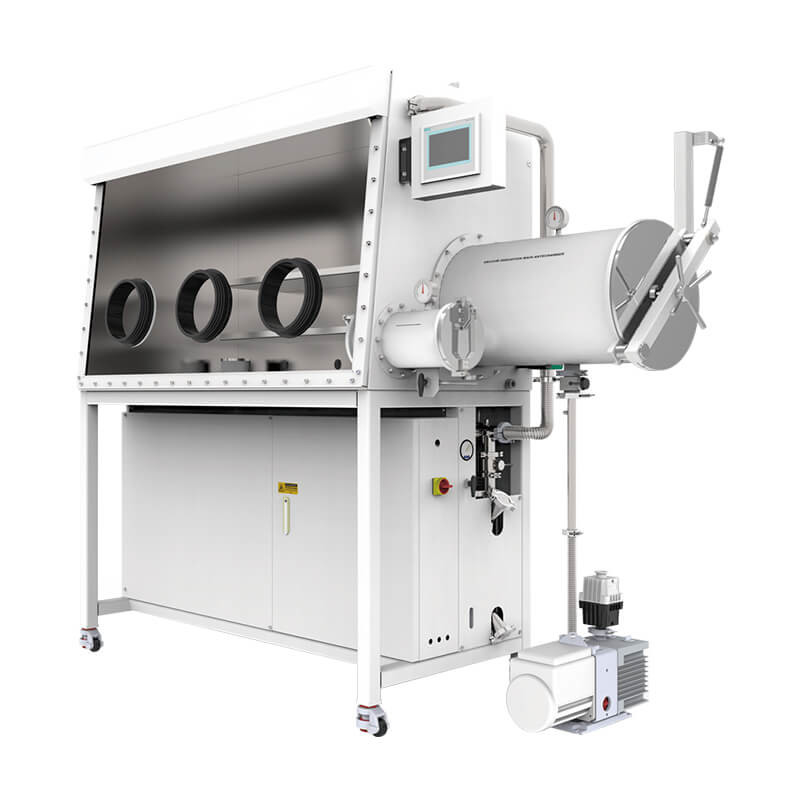

Lab Standard Purification GBP1000D-4 1200 Inert Gas Glove Box with Two-sided Working Positions by Changsha Tencan

Lab standaardzuivering GBP1000D-4 1200 handschoenenkastje voor inert gas met tweezijdige werkposities van Changsha Tencan

Productoverzicht

De Changsha Tencan Purification Glove Box creëert een gecontroleerde omgeving vrij van water en zuurstof, ideaal voor gevoelige materiaalverwerking. Het systeem bestaat uit een hoofdkamer, overdrachtseenheid, gaszuiveringssysteem, bedieningspaneel, vacuümsubsysteem en monitoringinterface. Het ondersteunt de integratie met gespecialiseerde productieapparatuur, waaronder lasersystemen, vacuümcoatingeenheden, droogovens, apparaten voor atmosfeerbewaking en filtratiesystemen voor dampen, oplosmiddelen en gassen.

Ontworpen met een ergonomisch en modern uiterlijk, bieden Tencan-handschoenenkasten een langdurig continu gebruik met geautomatiseerde bediening, eenvoudig onderhoud en betrouwbare prestaties, waardoor ze de voorkeurskeuze zijn voor onderzoek en industriële toepassingen.

Technische ontwikkeling

Door jarenlange toegewijde ontwikkeling heeft Changsha Tencan sterke capaciteiten opgebouwd op het gebied van productinnovatie en technisch ontwerp. Elke productiefase ondergaat een strenge kwaliteitscontrole om een ​​consistente levering van geavanceerde, hoogwaardige producten te garanderen. Toegewijd aan standaardisatie en klantgerichte waarden, transformeren we het vertrouwen van de klant in voortdurende verbetering, waarbij we consequent innovatieve oplossingen creëren die voldoen aan de veranderende laboratorium- en productiebehoeften.

Zuivering handschoenenkastje

Purification Glove Box is laboratoriumapparatuur die is ontworpen om een ​​gecontroleerde atmosfeer te creëren door de kamer te vullen met zeer zuiver inert gas en tegelijkertijd onzuiverheden zoals O₂, H₂O en organische dampen eruit te filteren. Ook bekend als een vacuümhandschoenkast of een inerte gasbeschermingskamer, heeft de primaire functie het verwijderen van zuurstof, vocht en organische gassen. Het wordt veel gebruikt in ultraschone omgevingen die vrij zijn van O₂, H₂O en stof, zoals bij onderzoek naar lithium-ionbatterijen en materiaal, de productie van halfgeleiders, supercondensatoren, gespecialiseerde verlichting, laserlassen, hardsolderen, materiaalsynthese, OLED en MOCVD-processen. Bovendien ondersteunt het biologische toepassingen, waaronder anaërobe bacteriecultuur en hypoxische celincubatie.

Werkingsprincipe
De handschoenenkast werkt via een gesloten gascirculatiesysteem tussen de hoofdkamer en de zuiveringskolom, dat adsorbentia bevat voor de verwijdering van H₂O en O₂. Onder PLC-besturing en -bewaking stroomt het werkgas continu via pijpleidingen en circulatieventilatoren. Terwijl het gas door de zuiveringskolom stroomt, worden vocht en zuurstof geadsorbeerd en keert het gezuiverde gas terug naar de kamer. Gedurende herhaalde cycli nemen de concentraties H₂O en O₂ in de kamer geleidelijk af, en bereiken uiteindelijk niveaus onder de 1 ppm. De zuiveringskolom kan na langdurig gebruik verzadigd raken, maar is regenereerbaar voor herhaaldelijk gebruik.

Belangrijkste toepassingen

• Fysisch en chemisch onderzoek

• Ontwikkeling en productie van speciale verlichting

• R&D en productie van lithium-ionbatterijen

• Alkalimetaalstudies

• Katalysator onderzoek

• Laser- en plasmalassen

• Medische en biotechnische toepassingen

• Farmaceutische productie en verpakking

• Processen in de halfgeleiderindustrie

• Chelaatchemiestudies

• Keramiek- en metaalpoederonderzoek

• Industriële vacuümverwerking op hoge temperatuur

Technische specificaties en kenmerken

Milieucontrole: Handhaaft ultra-lage vocht- en zuurstofniveaus (<0,1 PPM)
Lekkage-integriteit: Maximaal lekpercentage ≤0,001% volume/uur
Klepsysteem: Modulaire magneetklepconfiguratie zorgt voor betrouwbare afdichtingsprestaties en vereenvoudigd onderhoud
Toegangsontwerp: Speciaal ontworpen transferkamerdeur biedt lichtgewicht bediening en soepele toegankelijkheid
Esthetische opties: Meerdere exterieurontwerpen beschikbaar om tegemoet te komen aan diverse gebruikersvoorkeuren
Bedieningsinterface: Gebruiksvriendelijk touchscreen voor intuïtieve systeembediening
Gasbeheer: Gesloten circulatiesysteem werkt zonder olie- of vacuümvereisten
Regeneratiesysteem: Volledig geautomatiseerde regeneratiecontrole
Drukregeling: Geautomatiseerd drukbeheer met instelbaar werkbereik van ±15 mbar
Chamber Purge: Geautomatiseerde boxreinigingsfunctie maakt een snelle droging, een gasefficiënte werking en een veilige omgang met oplosmiddelen mogelijk
Voetbediening: geïntegreerde voetschakelaar voor gemakkelijke interne drukaanpassing
Datalogging: automatische registratie en opslag van systeemgegevens
Veiligheidswaarschuwingen: uitgebreid alarmsysteem voor regeneratiestatus, circulatiedruk en operationele fouten
Afdichtingstechnologie: beschermd door meerdere afdichtingsoctrooien

Belangrijkste voordelen

• Geavanceerde omgevingscontrole voor gevoelige materiaalverwerking

• Modulair componentontwerp voor verbeterde betrouwbaarheid en onderhoudsgemak

• Intelligente automatiseringssystemen verminderen de operationele complexiteit

• Flexibele configuratieopties voldoen aan specifieke toepassingsvereisten

• Gepatenteerde afdichtingsoplossingen garanderen operationele integriteit op de lange termijn

Laboratorium standaard handschoenenkastje

1,Configuratie van standaard laboratoriumhandschoenenkastje

1.1 Handschoenenkastjekamer

1.2 Hoofdvoorkamer

1.3 GP20-gaszuiveringssysteem

1.4 Mini-antichambre

2, doos

2.1 Afmetingen doosruimte: 1,2,0,0 mm (lengte) x 900 mm (hoogte) x 750 mm (onderbreedte).

2.2 Handschoenopening: diameter 220 mm, gemaakt van hard aluminiumlegeringsmateriaal, bestand tegen corrosie door organische atmosfeer.

2.3 Handschoenen: Amerikaans merk, model 8B1532, handschoendiameter 8 inch, dikte 0,4 mm, butylrubbermateriaal, corrosiebestendigheid, verouderingsbestendigheid en bepaalde weerstand tegen hoge temperaturen.

2.4 Zichtbaar raam aan de voorkant: Met een gekanteld bedieningsoppervlak en een afneembaar voorraam van 8 mm veiligheidsglas, is het slijtvast, corrosiebestendig en heeft het een goede lichtdoorlatendheid. De afdichtring is voorzien van een 3/8-inch dikke OMEGA-afdichtring.

2.5 Boxdrukbereik: het kan tijdens gebruik een bepaalde positieve en negatieve druk (-12 mbar -12 mbar) handhaven. Als deze een bepaalde druk overschrijdt, zal het systeem deze automatisch beschermen.

2.6 Verlichting: Uitgerust met antireflecterende energiebesparende verlichting, het licht is zacht.

2.7 Interne voeding in de doos: 1 set met lijm gevulde voedingsbedradingsplaten is vooraf geïnstalleerd in de doos (voeding: spanning 220V-50Hz 1 fase, voeding 10A).

2.8 Back-upinterface: De box is uitgerust met meerdere standaard KF-40-interfaces voor gemakkelijke toegang tot vloeistoffen, gassen, signalen, enz.

2.9 Planken: Er bevinden zich drie lagen planken in de doos.

2.10 Boxbeugel: inclusief zwenkwielen, met een hoogte van 950 mm. De zwenkwielen hebben functies zoals nivelleren, verplaatsen en fixeren.

2.11 Laag lekpercentage: Door gebruik te maken van gepatenteerde afdichtingstechnologie bedraagt ​​het lekpercentage van de doos minder dan 0,001 Vol%/uur.

3, Overgangscabine

3.1 Vorm: cilindrisch (304 roestvrij staal), met flensverbinding tussen groot compartiment en handschoenenkastje.

3.2 Grote overgangskamer: met een diameter van 360 mm en een lengte van 600 mm, maakt deze gebruik van automatische klepbediening voor het zuig- en bijvulproces; Het aantal zuig- en bijvulcycli kan worden ingesteld om automatisch zuig- en bijvulwerkzaamheden uit te voeren, waardoor wachttijden worden bespaard.

3.3 Kleine overgangscabine: met een diameter van 150 mm x 300 mm wordt de kleine overgangscabine aangestuurd door een handmatige klep voor luchtafzuiging en aanvulling.

3.4 Overgangscompartimentbak: Het grote overgangscompartiment is voorzien van een vrij beweegbare en uitschuifbare polijstbak. Uitgerust met beweegbare schuifschijven in het kleine overgangsmagazijn.

3,5 Vacuümgraad: ≤ -0,1 MPa (allemaal met vacuümstripdisplay). De manometer is geselecteerd uit het Duitse Wika.

4, Circulerend zuiveringscontrolesysteem

4.1 Besturingssysteem

4.1.1 Methode: inclusief zelfdiagnose, uitschakeling en zelfstartkarakteristieken, met drukregeling en adaptieve functies. Automatische controle, cycluscontrole, wachtwoordbeveiliging en vacuümkamercontrole worden weergegeven op het LCD-scherm. De besturingseenheid maakt gebruik van een PLC-aanraakscherm uit Duitsland en het bedieningsmenu kan in het Chinees/Engels worden geselecteerd.

4.1.2 Boxdrukregeling: De boxdruk kan via het aanraakscherm binnen een bepaald drukbereik worden geregeld, en het systeem balanceert automatisch de boxdruk binnen dit bereik.

4.1.3 Voetpedaal: het kan de druk van het handschoenenkastje op elk moment nauwkeuriger regelen, de werking van het pompen en aanvullen van lucht tot de doosdruk bereiken en comfortabelere experimenten voor gebruikers vergemakkelijken.

4.2 Circulerend zuiveringssysteem

4.2.1 Controle: Regel water en zuurstof binnen<1 ppm met een nauwkeurigheid van 0,01 ppm.

4.2.2 Instelapparaat: Het hele proces van PLC-aanraakaanpassing (evacuatie, zuivering, regeneratie, verwarming) vereist geen handmatige monitoring.

4.2.3 Werkgas: N2 of Ar (gascirculatie), met een zuiverheidseis van 99,999%.

4.2.4 Circulatieventilator: Hogesnelheidsventilator met variabele frequentie, regelbaar debiet van 0-100 m3/u, bestuurd door microprocessors uit Duitsland, geïnstalleerd in een roestvrijstalen apparaat dat hogedruktests heeft ondergaan en lekvrij is.

4.2.5 Dubbele zuiveringskolom: Elke kolom bevat 5 kilogram Duits BASF-deoxygenatiemateriaal voor koperkatalysatoren met hoog rendement, dat 65 liter zuurstof kan verwijderen, en 5 kilogram waterverwijderingsmateriaal uit moleculaire zeef met hoog rendement van UOP in de Verenigde Staten, dat 2,2 kilogram water kan verwijderen.

4.2.6 Zuiveringskleppenblok: Burkert, Duitsland, volautomatische elektrisch bediende klep, modulair ontwerp, beknopter en handiger onderhoud.

4.2.7 Filter: Hoogefficiënt filter met een diafragmafilter van 0,3 micron dat voldoet aan de HEPA-normen.

4.3 Regeneratiesysteem

4.3.1 Regeneratiesysteem: gebruikt om het systeem te zuiveren voor hergebruik, te activeren en de adsorptiecapaciteit te herstellen; Voor de regeneratie is een fles menggas N2/H2 of Ar/H2 2 nodig, waarbij H2 5-10% voor zijn rekening neemt.

4.4 Weergavesysteem

4.4.1 Weergavesysteem: De besturingseenheid maakt gebruik van een PLC-aanraakscherm uit Duitsland en het bedieningsinterfacemenu kan worden geschakeld tussen Chinees en Engels. De displayinterface is rijk aan functies, eenvoudig te bedienen, gemakkelijk te begrijpen en ondersteunt de gegevensexportfunctie.

5, Vacuümpomp

5.1 De vacuümpomp maakt gebruik van de Edwards RV12-vacuümpomp uit Groot-Brittannië, met een debiet van 12 m³/u. En het kan op elk moment onafhankelijk worden bestuurd. De automatische uitschakeltijd van de vacuümpomp kan worden ingesteld via het aanraakscherm, wat redelijker is en onnodig stroomverbruik vermindert.

6, oplosmiddelfiltratiesysteem

Om de invloed van organische oplosmiddelen op de zuiveringskolom of kruisbesmetting van het experiment te voorkomen, wordt de adsorptiekolom voor organische oplosmiddelen in de buitenkant van de handschoenenkast geïntegreerd met behulp van een seriesysteem, dat vluchtige oplosmiddelen effectief kan verwijderen. Het medium is voornamelijk hoogwaardige en efficiënte actieve kool, met een vulhoeveelheid van 6 KG.

7, Wateranalysator

7,1 (1 eenheid, British Michel) Bereik: 0-1000 ppm, met gebruik van keramische aluminiumoxidegevoelige componenten. Deze analysator heeft een goede stabiliteit, corrosieweerstand, een breed meetbereik en een hoge reactiesnelheid.

8, Zuurstofanalysator

8.1 (1 eenheid, AVCRAY elektrochemische analysator uit de Verenigde Staten) met een bereik van 0-1000 ppm, vereist het gebruik van elektrochemische brandstofcelsensoren, nauwkeurige nulpunten en is niet gevoelig voor drift; Het vermijden van situaties waarin zirkoniumoxidesensoren gevoelig zijn voor schade en onnauwkeurige detectie in organische oplosmiddelen, elektrolyten en andere omgevingen.

9, Specificatiesvan het standaardmodel van het zuiveringshandschoenenkastje
