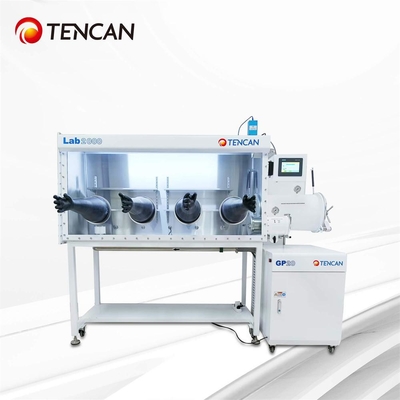

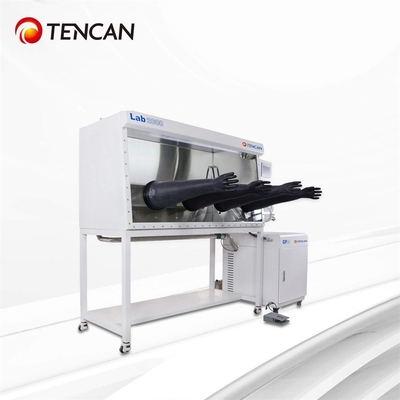

TENCAN GBP750S-4 Inert Gas Zuiveringskast voor Laboratoria

China TENCAN GBP750S-4 (2400) Handschoenenkastje voor inert gaszuivering Geïntegreerd ontwerp voor laboratoriumgebruik

Korte introductie

Changsha Tencan Glove Box is een apparaat dat een water- en zuurstofvrije omgeving biedt. De apparatuur bestaat voornamelijk uit een behuizing van een handschoenenkastje, een overgangskamer, een regeneratiesysteem voor circulatiezuivering, een controlesysteem, een vacuümsysteem, een weergavesysteem, enz. Het kan ook worden geïntegreerd met speciale lampproductiegerelateerde apparatuur, laserapparatuur, vacuümcoatingapparatuur, vacuümoven, waterzuurstofweergavesysteem, rook- en stoffiltratiesysteem, oplosmiddelfiltratiesysteem, oplosmiddelzuiveringssysteem, gaszuiveringssysteem, koelkast met lage temperatuur, enz. Tencan handschoenenkastje heeft een mooi en elegant uiterlijk, onderscheidende stijl, lange continue werkingstijd, stabiel en betrouwbaar, geautomatiseerde bediening, eenvoudig bediening en eenvoudig onderhoud, waarop gebruikers zeer vertrouwen.

Na jaren van ontwikkeling heeft Changsha Tencan vruchtbare resultaten behaald op het gebied van productonderzoek en -ontwikkeling, ontwerp en een schat aan kennis opgebouwd. Elke stap heeft strenge kwaliteitscontroles en tests ondergaan, waardoor u voortdurend innovatieve producten van hoge kwaliteit krijgt. We zullen ons altijd concentreren op standaardisatie, integriteit, service, innovatie en andere aspecten, waarbij we ons concentreren op de behoeften van de klant, het vertrouwen van klanten omzetten in bedrijfsmotivatie en voortdurend nieuwe innovatieve ervaringen voor klanten creëren.

Purification Glove Box is een soort laboratoriumapparatuur die de kamer vult met zeer zuiver inert gas en circuleert

en filtert O2, H2O, organische gassen en andere stoffen. Het wordt ook vacuümhandschoenkast, inert gas genoemd

beschermingsdoos, enz. De belangrijkste functie is het verwijderen van O2, H2O en organisch gas. Het wordt veel gebruikt in ultrazuivere omgevingen zonder O2, H2O en stof, zoals lithiumionbatterijen en -materialen, halfgeleiders, supercondensatoren, speciale lampen, laserlassen, hardsolderen, materiaalsynthese, OLED, MOCVD, enz., maar ook biologische toepassingen, zoals anaërobe bacteriecultuur, celhypoxiecultuur, enz.

Werkingsprincipe

Het werkgas in het handschoenenkastje bevindt zich tussen de kamer en de zuiveringskolom (H2O en

O2-adsorber), en het wordt gesloten gecirculeerd door leidingen, circulatieventilatoren, enz. onder controle en monitoring van PLC. Wanneer het werkgas door de zuiveringskolom circuleert, worden het vocht en de zuurstof ervan geadsorbeerd en vervolgens teruggevoerd naar de kamer. Naarmate de cyclustijd verstrijkt, zal het H2O- en O2-gehalte van het werkgas in de kamer geleidelijk afnemen en uiteindelijk de index van minder dan 1 ppm bereiken. De zuiveringskolom zal na een bepaalde cyclusperiode verzadigd zijn en kan worden geregenereerd en hergebruikt.

Belangrijkste toepassingen

Fysisch chemisch onderzoek, ontwikkeling en productie van verlichting en speciale lampen, onderzoek en productie van lithium-ionbatterijen, alkalimetaalonderzoek, katalysatoronderzoek, laser- en plasmalassen, medische en bio-engineering, productie- en verpakkingsprocessen, halfgeleiderindustrie, chelaatchemieonderzoek, keramisch poederonderzoek, metaalpoederonderzoek, industriële hogetemperatuurvacuümdoosverwerkingstechnologie.

Belangrijkste kenmerken

Index:Water, zuurstof <0,1 ppm

Lekkagetarief:≤0,001vol% uur

Het magneetventiel heeft een modulair ontwerp, dat effectief zorgt voor afdichting van het handschoenenkastje en eenvoudig te vervangen is.

Uniek ontwerp van de deur van de overgangscabine, lichtgewicht, gemakkelijk te openen en eenvoudig te bedienen.

Het uiterlijk van het handschoenenkastje heeft meerdere ontwerpen die aan de behoeften van verschillende gebruikers kunnen voldoen.

Aanraakscherm:Gemakkelijke toegang tot verschillende functies.

Oplage:Gascirculatie met gesloten lus, olievrij en vacuümvrij.

Regeneratie:Automatische controle.

Luchtdrukregeling:automatische regeling, de werkluchtdruk kan worden ingesteld binnen een bereik van +/- 15 mbar.

Kisten schoonmaken:automatische regeling, eenvoudig te drogen werking, gasbesparing en relatief veilig voor gebruik met oplosmiddelen.

Voetschakelaar:De luchtdruk in de box kan worden aangepast via de voetschakelaar.

Gegevensmemo: Automatische opnamesysteemgegevens

Alarmfunctie:Het heeft de functies regeneratie, circulatiedruk en alarm voor ongeldige werking.

Met meerdere afdichtingsoctrooien.

Laboratorium standaard handschoenenkastje

1,Configuratie van standaard laboratoriumhandschoenenkastje

1.1 Handschoenenkastjekamer

1.2 Hoofdvoorkamer

1.3 GP20-gaszuiveringssysteem

1.4 Mini-antichambre

2, doos

2.1 Afmetingen doosruimte: 240,0,0 mm (lengte) x 900 mm (hoogte) x 750 mm (onderbreedte).

2.2 Handschoenopening: diameter 220 mm, gemaakt van hard aluminiumlegeringsmateriaal, bestand tegen corrosie door organische atmosfeer.

2.3 Handschoenen: Amerikaans merk, model 8B1532, handschoendiameter 8 inch, dikte 0,4 mm, butylrubbermateriaal, corrosiebestendigheid, verouderingsbestendigheid en bepaalde weerstand tegen hoge temperaturen.

2.4 Zichtbaar raam aan de voorkant: Met een gekanteld bedieningsoppervlak en een afneembaar voorraam van 8 mm veiligheidsglas, is het slijtvast, corrosiebestendig en heeft het een goede lichtdoorlatendheid. De afdichtring is voorzien van een 3/8-inch dikke OMEGA-afdichtring.

2.5 Boxdrukbereik: het kan tijdens gebruik een bepaalde positieve en negatieve druk (-12 mbar -12 mbar) handhaven. Als deze een bepaalde druk overschrijdt, zal het systeem deze automatisch beschermen.

2.6 Verlichting: Uitgerust met antireflecterende energiebesparende verlichting, het licht is zacht.

2.7 Interne voeding in de doos: 1 set met lijm gevulde voedingsbedradingsplaten is vooraf geïnstalleerd in de doos (voeding: spanning 220V-50Hz 1 fase, voeding 10A).

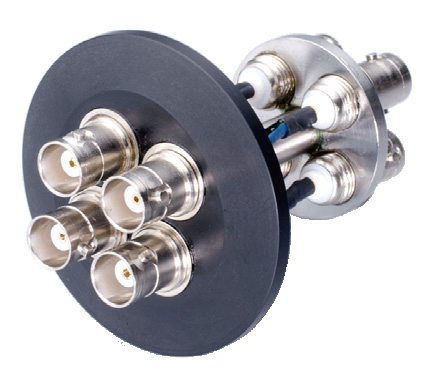

2.8 Back-upinterface: De box is uitgerust met meerdere standaard KF-40-interfaces voor gemakkelijke toegang tot vloeistoffen, gassen, signalen, enz.

2.9 Planken: Er bevinden zich drie lagen planken in de doos.

2.10 Boxbeugel: inclusief zwenkwielen, met een hoogte van 950 mm. De zwenkwielen hebben functies zoals nivelleren, verplaatsen en fixeren.

2.11 Laag lekpercentage: Door gebruik te maken van gepatenteerde afdichtingstechnologie bedraagt ​​het lekpercentage van de doos minder dan 0,001 Vol%/uur.

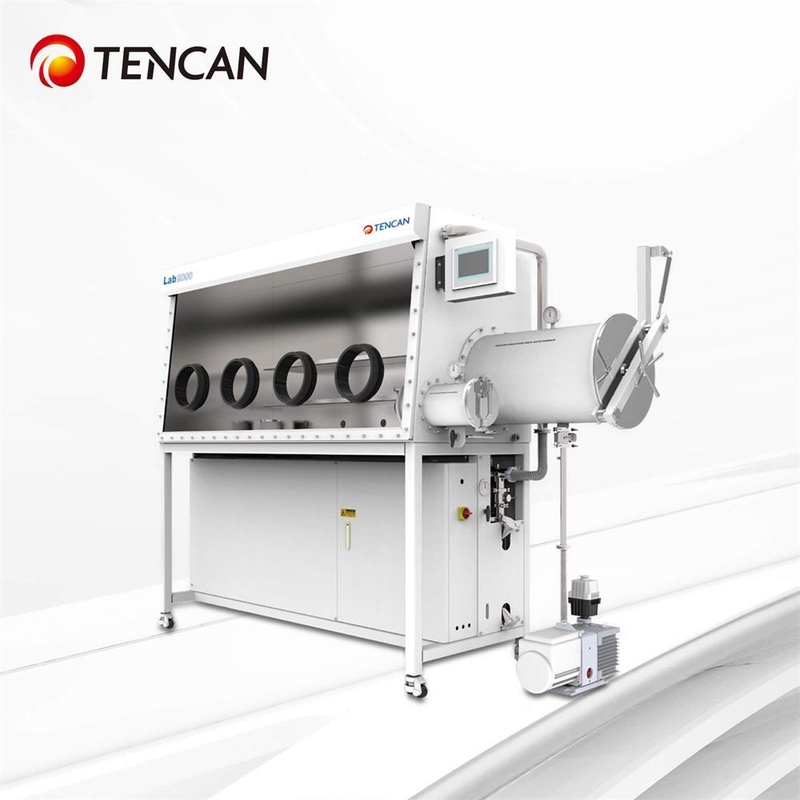

3, Overgangscabine

3.1 Vorm: cilindrisch (304 roestvrij staal), met flensverbinding tussen groot compartiment en handschoenenkastje.

3.2 Grote overgangskamer: met een diameter van 360 mm en een lengte van 600 mm, maakt deze gebruik van automatische klepbediening voor het zuig- en bijvulproces; Het aantal zuig- en bijvulcycli kan worden ingesteld om automatisch zuig- en bijvulwerkzaamheden uit te voeren, waardoor wachttijden worden bespaard.

3.3 Kleine overgangscabine: met een diameter van 150 mm x 300 mm wordt de kleine overgangscabine aangestuurd door een handmatige klep voor luchtafzuiging en aanvulling.

3.4 Overgangscompartimentbak: Het grote overgangscompartiment is voorzien van een vrij beweegbare en uitschuifbare polijstbak. Uitgerust met beweegbare schuifschijven in het kleine overgangsmagazijn.

3,5 Vacuümgraad: ≤ -0,1 MPa (allemaal met vacuümstripdisplay). De manometer is geselecteerd uit het Duitse Wika.

4, Circulerend zuiveringscontrolesysteem

4.1 Besturingssysteem

4.1.1 Methode: inclusief zelfdiagnose, uitschakeling en zelfstartkarakteristieken, met drukregeling en adaptieve functies. Automatische controle, cycluscontrole, wachtwoordbeveiliging en vacuümkamercontrole worden weergegeven op het LCD-scherm. De besturingseenheid maakt gebruik van een PLC-aanraakscherm uit Duitsland en het bedieningsmenu kan in het Chinees/Engels worden geselecteerd.

4.1.2 Boxdrukregeling: De boxdruk kan via het aanraakscherm binnen een bepaald drukbereik worden geregeld, en het systeem balanceert automatisch de boxdruk binnen dit bereik.

4.1.3 Voetpedaal: het kan de druk van het handschoenenkastje op elk moment nauwkeuriger regelen, de werking van het pompen en aanvullen van lucht tot de doosdruk bereiken en comfortabelere experimenten voor gebruikers vergemakkelijken.

4.2 Circulerend zuiveringssysteem

4.2.1 Controle: Regel water en zuurstof binnen<1 ppm met een nauwkeurigheid van 0,01 ppm.

4.2.2 Instelapparaat: Het hele proces van PLC-aanraakaanpassing (evacuatie, zuivering, regeneratie, verwarming) vereist geen handmatige monitoring.

4.2.3 Werkgas: N2 of Ar (gascirculatie), met een zuiverheidseis van 99,999%.

4.2.4 Circulatieventilator: Hogesnelheidsventilator met variabele frequentie, regelbaar debiet van 0-100 m3/u, bestuurd door microprocessors uit Duitsland, geïnstalleerd in een roestvrijstalen apparaat dat hogedruktests heeft ondergaan en lekvrij is.

4.2.5 Dubbele zuiveringskolom: Elke kolom bevat 5 kilogram Duits BASF-deoxygenatiemateriaal voor koperkatalysatoren met hoog rendement, dat 65 liter zuurstof kan verwijderen, en 5 kilogram waterverwijderingsmateriaal uit moleculaire zeef met hoog rendement van UOP in de Verenigde Staten, dat 2,2 kilogram water kan verwijderen.

4.2.6 Zuiveringskleppenblok: Burkert, Duitsland, volautomatische elektrisch bediende klep, modulair ontwerp, beknopter en handiger onderhoud.

4.2.7 Filter: Hoogefficiënt filter met een diafragmafilter van 0,3 micron dat voldoet aan de HEPA-normen.

4.3 Regeneratiesysteem

4.3.1 Regeneratiesysteem: gebruikt om het systeem te zuiveren voor hergebruik, te activeren en de adsorptiecapaciteit te herstellen; Voor de regeneratie is een fles menggas N2/H2 of Ar/H2 2 nodig, waarbij H2 5-10% voor zijn rekening neemt.

4.4 Weergavesysteem

4.4.1 Weergavesysteem: De besturingseenheid maakt gebruik van een PLC-aanraakscherm uit Duitsland en het bedieningsinterfacemenu kan worden geschakeld tussen Chinees en Engels. De displayinterface is rijk aan functies, eenvoudig te bedienen, gemakkelijk te begrijpen en ondersteunt de gegevensexportfunctie.

5, Vacuümpomp

5.1 De vacuümpomp maakt gebruik van de Edwards RV12-vacuümpomp uit Groot-Brittannië, met een debiet van 12 m³/u. En het kan op elk moment onafhankelijk worden bestuurd. De automatische uitschakeltijd van de vacuümpomp kan worden ingesteld via het aanraakscherm, wat redelijker is en onnodig stroomverbruik vermindert.

6, oplosmiddelfiltratiesysteem

Om de invloed van organische oplosmiddelen op de zuiveringskolom of kruisbesmetting van het experiment te voorkomen, wordt de adsorptiekolom voor organische oplosmiddelen in de buitenkant van de handschoenenkast geïntegreerd met behulp van een seriesysteem, dat vluchtige oplosmiddelen effectief kan verwijderen. Het medium is voornamelijk hoogwaardige en efficiënte actieve kool, met een vulhoeveelheid van 6 KG.

7, Wateranalysator

7,1 (1 eenheid, British Michel) Bereik: 0-1000 ppm, met gebruik van keramische aluminiumoxidegevoelige componenten. Deze analysator heeft een goede stabiliteit, corrosieweerstand, een breed meetbereik en een hoge reactiesnelheid.

8, Zuurstofanalysator

8.1 (1 eenheid, AVCRAY elektrochemische analysator uit de Verenigde Staten) met een bereik van 0-1000 ppm, vereist het gebruik van elektrochemische brandstofcelsensoren, nauwkeurige nulpunten en is niet gevoelig voor drift; Het vermijden van situaties waarin zirkoniumoxidesensoren gevoelig zijn voor schade en onnauwkeurige detectie in organische oplosmiddelen, elektrolyten en andere omgevingen.

9, Specificatiesvan het standaardmodel van het zuiveringshandschoenenkastje
