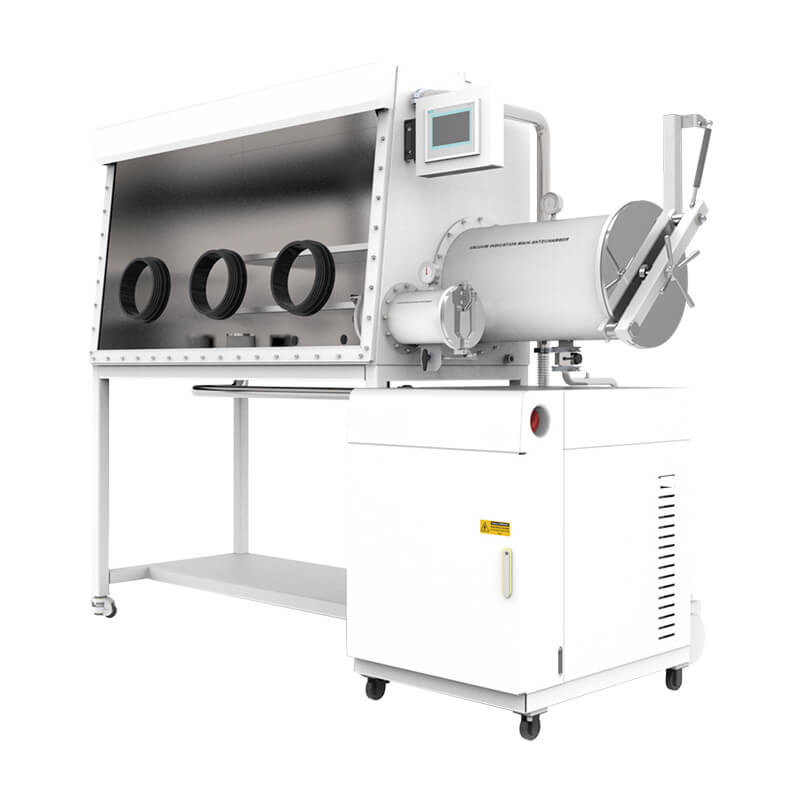

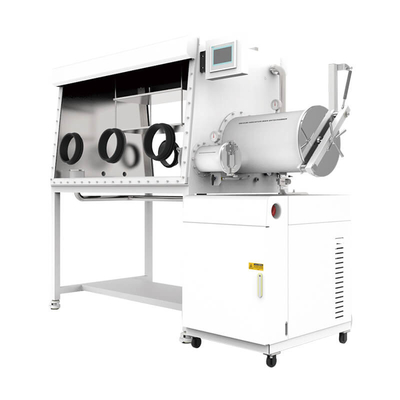

China Tencan handschoenenbox met zuiveringssysteem GBP750S-3 voor het verwijderen van water en zuurstof

China tencan Glove Box met zuiveringssysteem enkele zijde voor water en zuurstofverwijdering

Korte introductie

Changsha Tencan Glove Box is een apparaat dat een watervrije en zuurstofvrije omgeving biedt. The equipment mainly consists of a glove box body, a transition chamber, a circulation purification regeneration system, a control system, a vacuum system, a display system, etc. It can also be integrated with special lamp production related equipment, laser equipment, vacuum coating equipment, vacuum oven, water oxygen display system, smoke and dust filtration system, solvent filtration system, solvent purification system, gas purification system, low-temperature refrigerator, etc. Tencan Glove Box heeft een prachtig en elegant uiterlijk, onderscheidende stijl, lange continue operatietijd, stabiel en betrouwbaar, geautomatiseerde controle, eenvoudige werking en eenvoudig onderhoud, dat zeer wordt vertrouwd door gebruikers.

Na jaren van ontwikkeling heeft Changsha Tencan vruchtbare resultaten behaald in productonderzoek en -ontwikkeling, ontwerp en verzamelde een schat aan kennis. Elke stap heeft strikte kwaliteitsinspectie en testen ondergaan, die u voortdurend innovatieve producten van hoge kwaliteit bieden. We zullen ons altijd richten op standaardisatie, integriteit, service, innovatie en andere aspecten, gericht op de behoeften van de klant, het transformeren van de vertrouwen die klanten geven in bedrijfsmotivatie en continu nieuwe innovatieve ervaringen voor klanten creëren.

Purification Glove Box is een soort laboratoriumapparatuur die de kamer vult met een hoog zuiver inert gas, circuleert

en filters O2, H2O, organische gassen en andere stoffen. Het wordt ook een vacuümhandschoenenkastje genoemd, inert gas

Beveiligingsvak, enz. De hoofdfunctie is om O2, H2O en organisch gas te verwijderen. Het wordt veel gebruikt in ultrazuivere omgevingen zonder O2, H2O en stof, zoals lithium-ionbatterijen en materialen, halfgeleiders, supercondensatoren, speciale lampen, laserlassen, vezel, materiaalsynthese, OLED, MOCVD, enz., Maar ook biologische toepassingen, zoals anaerobische bacteria-kweek, celhypoxie, etc. etc. etc.

Werkprincipe

Het werkende gas in het dashboardkast bevindt zich tussen de kamer en de zuiveringskolom (H2O en

O2 adsorber), en het wordt gesloten door leidingen, circulatieblazers, enz. Onder controle en monitoring van PLC. Wanneer het werkende gas door de zuiveringskolom circuleert, worden het vocht en de zuurstof geadsorbeerd en vervolgens terug naar de kamer. Naarmate de cyclustijd verstrijkt, zal het H2O- en O2 -gehalte van het werkende gas in de kamer geleidelijk afnemen en uiteindelijk de index van minder dan 1 ppm bereiken. De zuiveringskolom zal na een bepaalde periode van cyclus verzadigen en kan worden geregenereerd en hergebruikt.

Hoofdtoepassingen

Physical chemistry research, development and production of lighting and special lamps, research and production of lithium-ion batteries, alkali metal research, catalyst research, laser and plasma welding, medical and bioengineering, drug production and packaging processes, semiconductor industry, chelate chemistry research, ceramic powder research, metal powder research, industrial high temperature vacuum box processing technology.

Hoofdkenmerken

Index:Water, zuurstof <0,1 ppm

Lekkage:≤0,001Vol % H

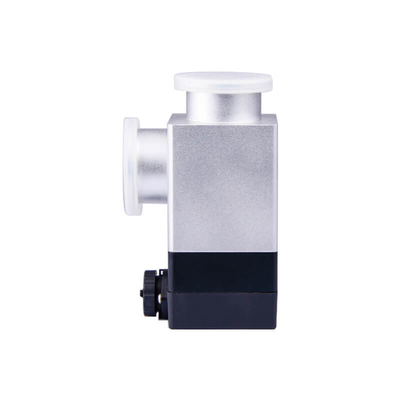

De magneetklep hanteert het modulaire ontwerp, dat effectief zorgt voor afdichting van de handschoenenkastje en gemakkelijk te vervangen is.

Uniek ontwerp van de overgangscabinedeur, lichtgewicht, gemakkelijk te openen en eenvoudig te bedienen.

Het uiterlijk van het handschoenenkastje heeft meerdere ontwerpen die kunnen voldoen aan de behoeften van verschillende gebruikers.

Touchscreen:Gemakkelijk toegang te krijgen tot verschillende functies.

Circulatie:Gascirculatie van gesloten lus, olievrij en vacuümvrij.

Regeneratie:Automatische besturingselement.

Luchtdrukregeling:Automatische regeling kan de werkende luchtdruk worden ingesteld binnen een bereik van +/- 15 mbar.

Box Cleaning:Automatische regeling, gemakkelijk te droge werking, gasbesparing en relatief veilig voor bedieningsoplosmiddelen.

Voetschakelaar:De luchtdruk in de doos kan door de voetschakelaar worden aangepast.

Gegevensmemo: Gegevens automatische opnamesystemen

Alarmfunctie:Het heeft de functies van regeneratie, circulerende druk en ongeldige werking snel alarm.

Meerdere afdichting patenten hebben.

Laboratorium Standard Glove Box

1,Configuratie van laboratoriumstandaard handschoenenkastje

1.1 Handschoenenkamer

1.2 Hoofd voorschemmer

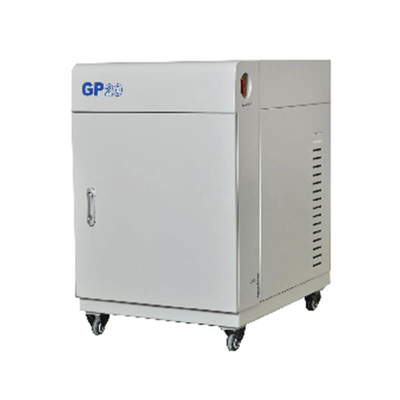

1.3 gp20 gaszuiveringssysteem

1.4 MINI ANTECHAMBER

2, doos

2.1 Box Space Grootte: 1 8 0 mm (lengte) x 900 mm (hoogte) x 750 mm (onderste breedte).

2.2 Handschoenopening: diameter 220 mm, gemaakt van hard aluminiumlegeringsmateriaal, bestand tegen organische atmosfeercorrosie.

2.3 Handschoenen: Amerikaans merk, Model 8B1532, handschoendiameter 8 inch, dikte 0,4 mm, butylrubbermateriaal, corrosieweerstand, verouderingsweerstand en bepaalde weerstand van de highperatuur.

2.4 Voorste uitkijkbaar venster: met een gekanteld bedieningsoppervlak en een afneembaar 8 mmsafety getemperd glas voorruit, is het slijtvast, corrosiebestendig en een goede lichttransmissie. De afdichtring neemt een 3/8-inch dikke omega afdichtring aan.

2,5 Doosdrukbereik: het kan tijdens gebruik een bepaalde positieve en negatieve druk (-12MBar -12MBar) behouden. Als het een bepaalde druk overschrijdt, zal het systeem het automatisch beschermen.

2.6 Verlichting: uitgerust met anti-reflecterende energiebesparende verlichting, is het licht zacht.

2.7 Interne voeding in de doos: 1 set lijm gevulde voeding bedrading Board is vooraf geïnstalleerd in de doos (voeding: spanning 220V-50Hz 1 fase, voeding10a).

2.8 Back-upinterface: de doos is uitgerust met meerdere standaard KF-40-interfaces voor gemakkelijke toegang tot vloeistoffen, gassen, signalen, enz.

2.9 planken: er zijn drie lagen planken in de doos.

2.10 Box Bracket: inclusief casters, met een hoogte van 950 mm. De casters hebben functies zoals nivellering, bewegen en repareren.

2.11 Laag lekkage: het gebruik van gepatenteerde afdichttechnologie, de leksnelheid van de doos is minder dan 0,001 vol%/u.

3, overgangscabine

3.1 Vorm: cilindrisch (304 roestvrij staal), met flensaansluiting tussen het grote compartiment en de handschoenenkastje.

3.2 Grote overgangskamer: met een diameter van 360 mm en een lengte van 600 mm neemt het automatische klepregeling over voor het zuig- en aanvulproces; Het aantal zuig- en aanvulingscycli kan worden ingesteld op automatisch uitvoerende en aanvullende bewerkingen, waardoor de wachttijd van de operatie wordt bespaard.

3.3 Kleine overgangscabine: met een diameter van 150 mm x 300 mm wordt de kleine overgangscabine geregeld door een handmatige klep voor luchtextractie en aanvulling.

3.4 Overgangscompartimentlade: het grote overgangscompartiment is uitgerust met een vrij verplaatsbare en uitgebreide polijstvak. Uitgerust met beweegbare schuifschijven in het kleine overgangsmagazijn.

3.5 Vacuüm graad: ≤ -0,1MPa (allemaal met vacuümstrookdisplay). De manometer is geselecteerd uit de Duitse wika.

4, Circulerend zuiveringscontrolesysteem

4.1 Controlesysteem

4.1.1 Methode: inclusief zelfdiagnose, power-off en zelfstartkenmerken, met drukcontrole en adaptieve functies. Automatische besturing, cyclusbesturing, wachtwoordbeveiliging en vacuümkamerbesturing worden op LCD weergegeven. De besturingseenheid neemt Siemens PLC -aanraakscherm uit Duitsland aan en het bedieningsmenu kan worden geselecteerd in Chinees/Engels.

4.1.2 Doosdrukregeling: de doosdruk kan worden geregeld binnen een bepaald drukbereik door het aanraakscherm en het systeem balanceert de doosdruk automatisch binnen dit bereik.

4.1.3 Voetpedaal: het kan de druk van de dashboardkastkast op elk gewenst moment beter regelen, de werking bereiken van het pompen en het aanvullen van lucht in de doosdruk en het vergemakkelijken van meer comfortabele experimenten voor gebruikers.

4.2 Circulerend zuiveringssysteem

4.2.1 Controle: controle water en zuurstof binnen <1 ppm met een nauwkeurigheid van 0,01 ppm.

4.2.2 Aanpassingsapparaat: het gehele proces van PLC -aanraking aanpassing (evacuatie, zuivering, regeneratie, verwarming) vereist geen handmatige monitoring.

4.2.3 Werkende gas: N2 of AR (gascirculatie), met een zuiverheidsvereiste van 99,999%.

4.2.4 Circulerende ventilator: hoge snelheidsvariabele frequentiefan, verstelbare stroomsnelheid van 0-100m3/u, geregeld door Siemens-microprocessors uit Duitsland, geïnstalleerd insidea roestvrij staalapparaat dat heeft ondergaan door hoge druktests en is lekvrij.

4.2.5 Dubbele zuiveringskolom: elke kolom bevat 5 kilogram Duitse BASF Hoogtreffend koperen katalysatordeoxygenatiemateriaal, in staat om 65 liter zuurstof te verwijderen, 5 kilogram hoog-efficiënt moleculaire zeefwaterverwijderingsmateriaal van UOP in de Verenigde Staten, in staat om 2,2 kilogeen te verhelpen.

4.2.6 Zuiveringsklepblok: Burkert, Duitsland, volledig automatisch elektrisch bediende klep, modulair ontwerp, beknopter en handiger onderhoud.

4.2.7 Filter: hoogrendementfilter met een 0,3 micron diafragma -filter dat voldoet aan HEPA -normen.

4.3 Regeneratiesysteem

4.3.1 Regeneratiesysteem: gebruikt om het systeem te zuiveren voor hergebruik, activeren en de adsorptiecapaciteit te herstellen; Een fles gemengd gas van N2/H2 of AR/H2 2 is vereist voor regeneratie, waarbij H2 goed is voor 5-10%.

4.4 Display System

4.4.1 Display System: de besturingseenheid neemt Siemens PLC -aanraakscherm uit Duitsland aan en het menu Operation Interface kan worden geschakeld tussen Chinees en Engels. De display -interface is rijk aan functies, gemakkelijk te bedienen, gemakkelijk te begrijpen en ondersteunt de exportfunctie van gegevens.

5, vacuümpomp

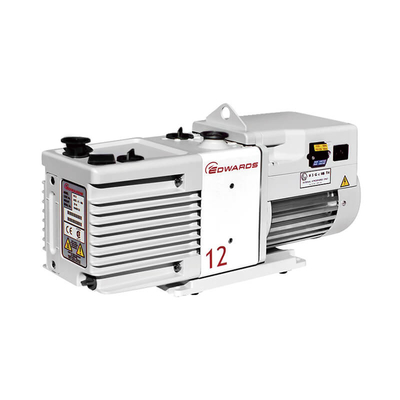

5.1 De vacuümpomp heeft Edwards RV12 -vacuümpomp uit het VK aangenomen, met een stroomsnelheid van 12 m ³/ h. En het kan op elk moment onafhankelijk worden gecontroleerd. De automatische afsluittijd van de vacuümpomp kan worden ingesteld door het aanraakscherm, wat redelijker is en onnodig stroomverbruik vermindert.

6, oplosmiddelfiltratiesysteem

Om de invloed van organische oplosmiddelen op de zuiveringskolom of kruisbesmetting van het experiment te voorkomen, wordt de adsorptiekolom organische oplosmiddelen geïntegreerd in de buitenkant van het handschoenenkastje met behulp van een seriesysteem, dat vluchtige oplosmiddelen effectief kan verwijderen. Het medium is voornamelijk hoogwaardige en efficiënte geactiveerde koolstof, met een vulingshoeveelheid van 6 kg.

7, wateranalysator

7.1 (1 eenheid, Brits Michel) Bereik: 0-1000 ppm, met behulp van keramische aluminiumoxide-gevoelige componenten. Deze analysator heeft een goede stabiliteit, corrosieweerstand, breed meetbereik en snelle responssnelheid.

8, zuurstofanalysator

8.1 (1 eenheid, Avcray-elektrochemische analysator uit de Verenigde Staten) met een bereik van 0-1000 ppm, vereist het gebruik van elektrochemische brandstofcelsensoren, nauwkeurige nulpunten en is niet gevoelig voor afdrijven; Situaties vermijden waarin zirkonia -sensoren vatbaar zijn voor schade en onnauwkeurige detectie in organische oplosmiddelen, elektrolyten en andere omgevingen.

9, specificatiesvan het standaardmodel van zuiveringshandschoenenkastje
